球閥

GHQ6B41F防爆氣動球閥-防爆電磁氣動球閥-氣動防爆球閥

*** : GH/工恒型號 : GHQ6B41F 材質 : 不銹鋼連接形式 : 法蘭結構形式 : 浮動球球閥公稱通徑 : 15-250（mm）適用介質 : 水壓力環境 : 常壓工作溫度 : 常溫標準 : 國標流動方向 : 單向驅動方式 : 氣動零部件及配件 : 執行器用途 : 截止類型(通...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2021-03-01

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	GH/工恒	型號 :	GHQ6B41F
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	15-250（mm）
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

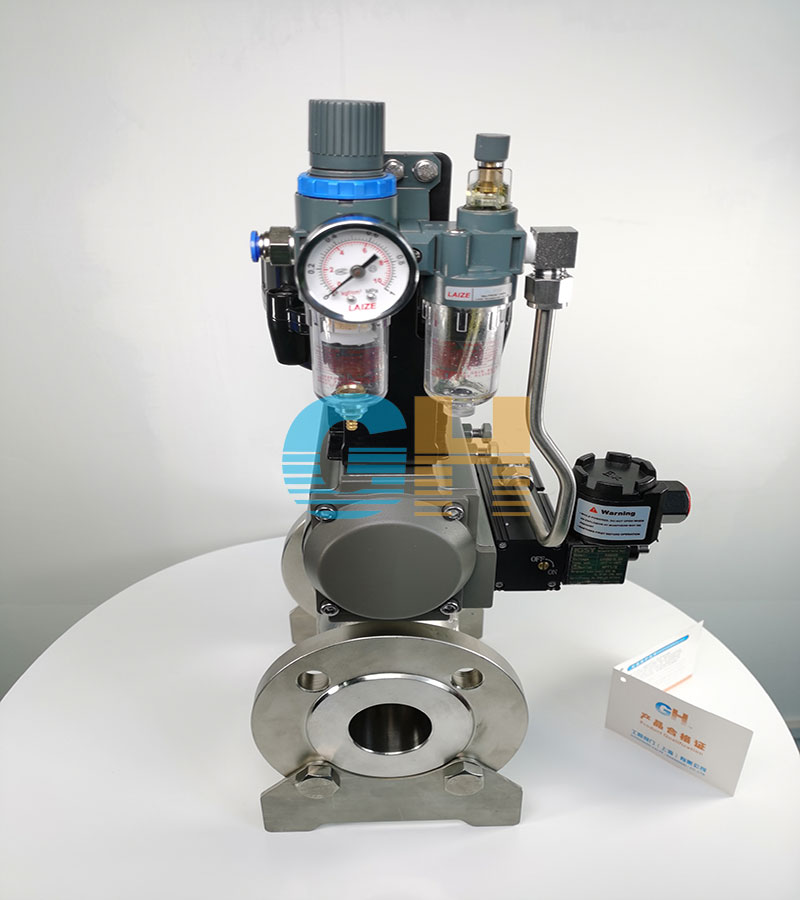

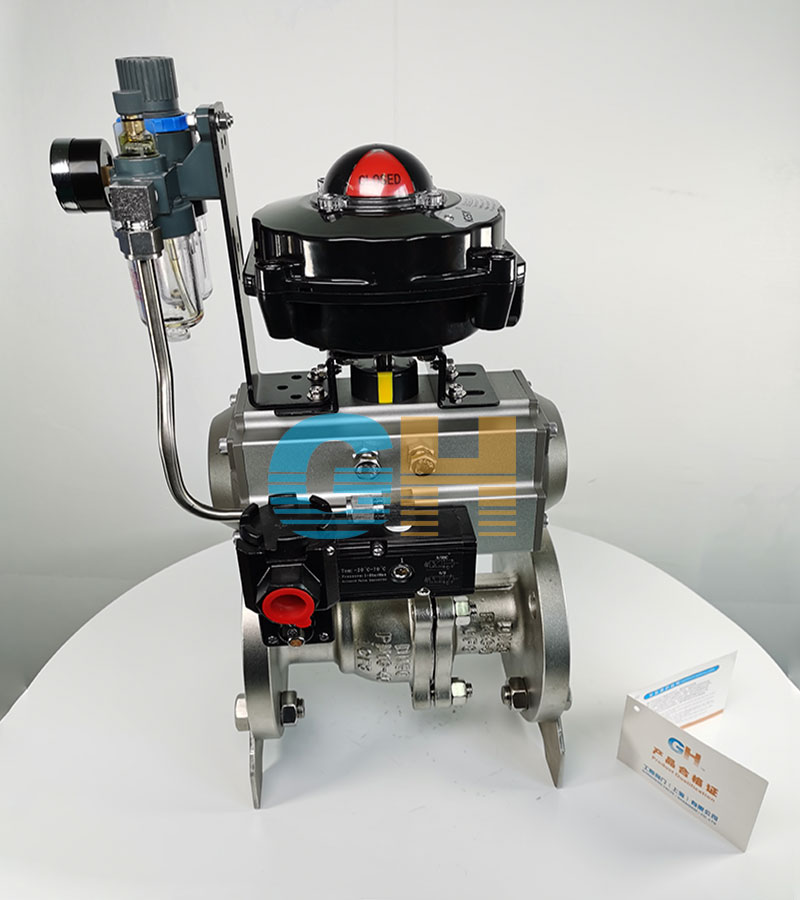

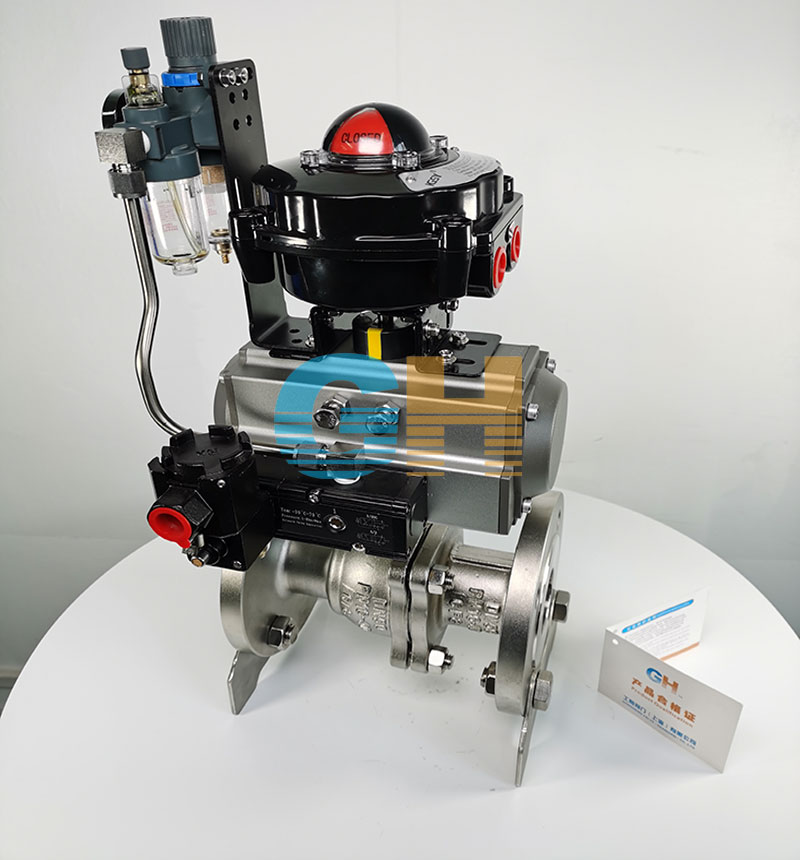

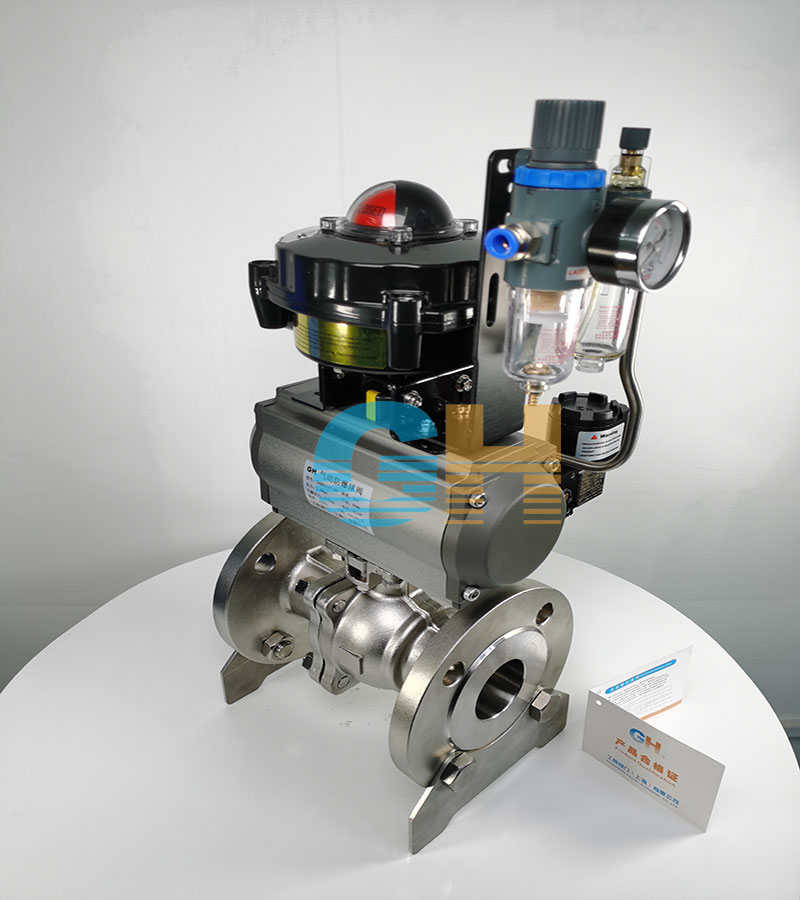

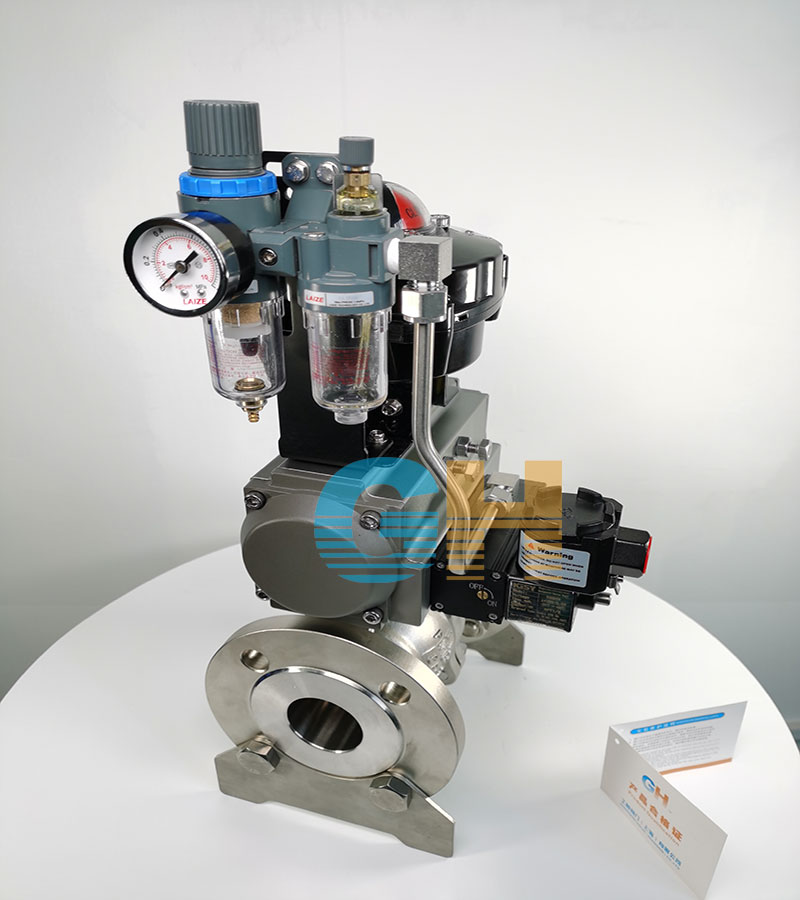

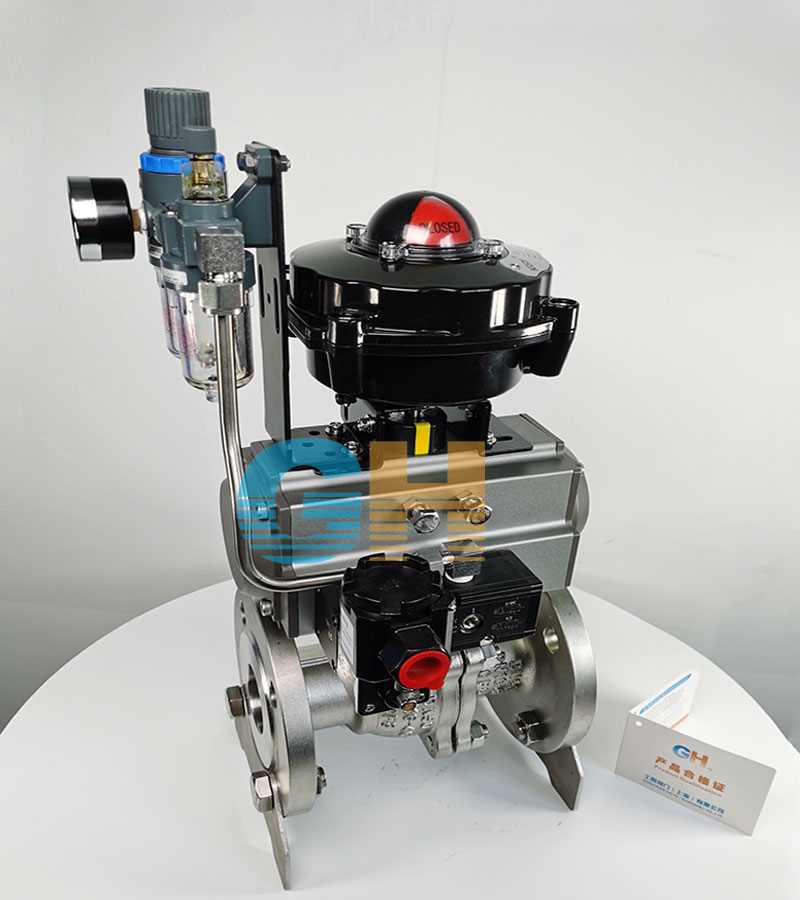

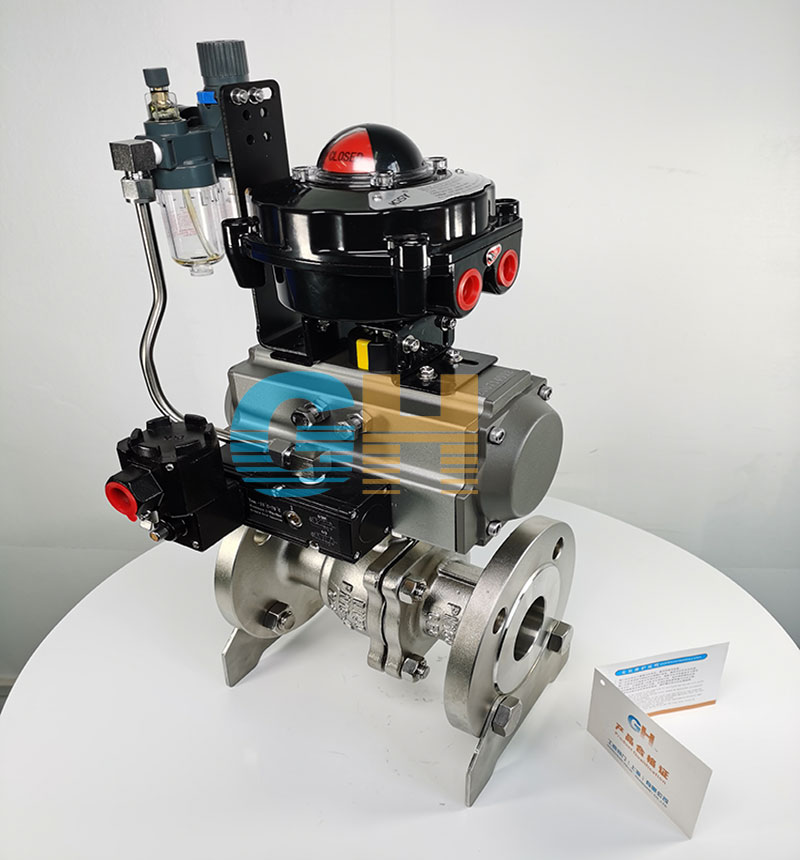

防爆電磁氣動不銹鋼球閥

參數

名稱:
型號: Q6B41F-16-25P
連接方式：法蘭連接
公稱通徑: DN15 DN200mm ;
公稱壓力: PN2.5Mpa;
適用溫度: 120℃;
閥體材質: WCB;
適用介質: 水、蒸汽、油品等;

概述

Q6B41F-16-25P顧名思義他是一款防爆型的氣動球閥，采用活塞式氣動執行器及球閥組成。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、容易、安裝方便、適應性強等***點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

型號編制

Q	6	4	1	F	-25 40	C
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Q：球閥	3：渦輪	B：常閉	1：螺紋	1：浮動式	F：PTFE	10:1.0MPa	無：鑄鐵
6：氣動	K：常開	4：法蘭	7：固定式	X：STL合金	16:1.6MPa	C:WCB
	9：電動		7：對夾	4:L型三通	X：橡膠	25:2.5MPa	P：304
	無：手柄			40:4.0MPa	R：316

特點

1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 方便，球閥結構簡單，密封圈一般都是活動的，卸更換都比較方便。
6. 適用范圍廣，通徑從小到幾毫米，大到幾米，高真空或高壓力都可應用。

工作原理

氣動控制球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特***點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。

主要技術參數

公稱通徑DN(mm)

100

125

150

200

額定流量系數KV

112

170

273

384

512

940

1452

2222

3589

公稱壓力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允許壓差(MPa)

≤公稱壓力

閥體形式

兩段式鑄造球閥

連接形式

法蘭式、焊接式、螺紋式

閥芯形式

"O"型球形閥芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快開型

動作范圍

0～90°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

可調范圍

250：1

350：1

配置執行機構

可配GT、SR、ST、AT、AW等系列氣動執行機構

控制方式

開關型(開關兩位控制)、調節型(4～20mA控制)

主要零件及材料

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石墨

主要結構連接尺寸

PN16～PN25主要結構連接尺寸（mm)

公稱通徑DN(mm)	主要尺寸				法蘭尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

氣動球閥的維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　
氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　
氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
