J11F-16P、J11F-16R型內螺紋聯接截止閥更新日期：2015-02-10
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 （℃） |
適用介質 | 材料 | ||
| 閥體、閥蓋 | 閥瓣、閥桿 | 填料 | |||||
| J11F-16P | 16 | 1.6 | ≤150 | 弱腐蝕性介質 | 鉻鎳鈦不銹鋼鑄件 | 鉻鎳鈦不銹鋼 | 聚四氟乙烯 |
| J11F-16R | 腐蝕性介質 | 鉻鎳鉬鈦鉻鎳不銹鑄件 | 鉻鎳鉬鈦不銹鋼 | ||||

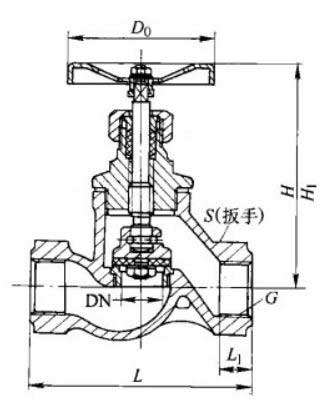

主要外形及結構尺寸
| DN | G/in | L | L1 | S(扳手） | H | H1 | Do | 重量/kg |
| 15 | Rc 1/2 | 90 | 14 | 32 | 109 | 117 | 65 | 0.8 |
| 20 | Rc 3/4 | 100 | 16 | 36 | 109 | 117 | 65 | 1.0 |
| 25 | Rc 1 | 120 | 18 | 46 | 132 | 142 | 80 | 1.6 |
| 32 | Rc 1 1/4 | 140 | 20 | 55 | 156 | 168 | 100 | 2.3 |
| 40 | Rc 1 1/2 | 170 | 22 | 65 | 167 | 182 | 100 | 3.5 |
| 50 | Rc 2 | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
