關于組裝氣動蝶閥的一系列工作介紹更新日期：2019-07-04
關于組裝氣動蝶閥的一系列工作介紹

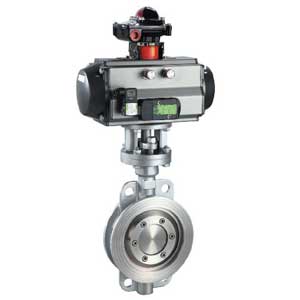

氣動蝶閥是由氣動執行器和蝶閥組成，是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。它通過定位器、電磁閥或其它設備控制干燥、潤滑的氣體輸入到氣動裝置的缸體，使氣動裝置按規定要求轉向，實現蝶閥的啟閉和調節動作：更可采用智能型定位器與現場總線連接，檢測蝶閥狀態并提供診斷。蝶閥啟閉靈活，開關迅速，可靠，使用壽命長，是工業管線上使用較多的控制閥。廣泛使用在石油、化工、電力、冶金等諸多自動控制的工業管線上的控制終端。
氣動蝶閥的組裝要求：
1．組裝的條件：
所有的閥件經清洗、檢查、或更換后，其尺寸精度，相互位置梢度、光潔度，以及材料性能和熱處理等機械性能，應符合技術要求，方可組裝。
2．組裝的原則：
一般情況是先拆的后裝，后拆的先裝；弄清配合性質，切忌猛敲亂打；氣動蝶閥操作有順序，先里后外，從左到右，自下而4；順手插裝，先易后難；先零件、部件、機構，厲上蓋試壓。
3．裝配的效果：
配合恰當，連接正確，閥件齊全，螺栓緊固，開閉靈活，指示準確，密封可靠，適應工況。
組裝方法：
一、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
二、帶執行機構球閥安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
三、準備與管道連接前，須沖洗和干凈管道中殘存的雜質（這些物質可能會損壞閥座和球芯）。
四、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
五、本類閥應安裝在管道的水平方向或垂直方向。
六、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來管線的偏離。
七、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
氣動蝶閥組裝后質量的檢查：
1、安裝在工藝管路上和設備上的蝶閥要有產品合格證書。
2、檢查管路及設備所安裝蝶閥的型號、規格、壓力等級是否符合圖紙要求。
3、檢查閱門外殼有無裂紋、氣孔、沙眼等缺陷，安裝方向是否符合工藝要求。
4、檢查行程是否暢通平穩，形狀eA口，有驅動裝置的應靈活可靠。
5、在試壓時，應不滲漏。并進行開、關狀態下試水壓。公稱直徑小于或等于150mm的蝶閥試壓5min無滲漏為合格，公稱直徑大于150mm的蝶閥試壓10min為合格。對于安裝驅動裝置的氣動蝶閥除用手動外，還應在使用驅動裝置情況下，進行嚴密性能試驗，并調試合格。
