179為何要探討調節閥的估算方法？
調節閥計算越來越的公式當然需要，但是由于在工程上缺少各種工況下的工藝數據，因而即使公式也難以選型。又由于根據大流量、正常流量、小流量計算后控制閥的額定流量系數Kv值還要再擴大圓整。所以，大部分情況下，過分的計算工程上并不需要。在工程設計上，在初步設計時要估算閥口徑及估計出投資預算，所以，工程技術人員要探討一種估算的方法。

180根據工藝數據計算獲得的流量系數應滿足什么條件？

根據工藝數據計算的流量系數要進行圓整，通常應滿足下列條件。

181不考慮壓降比時，調節閥的流量特性是怎樣表示的？

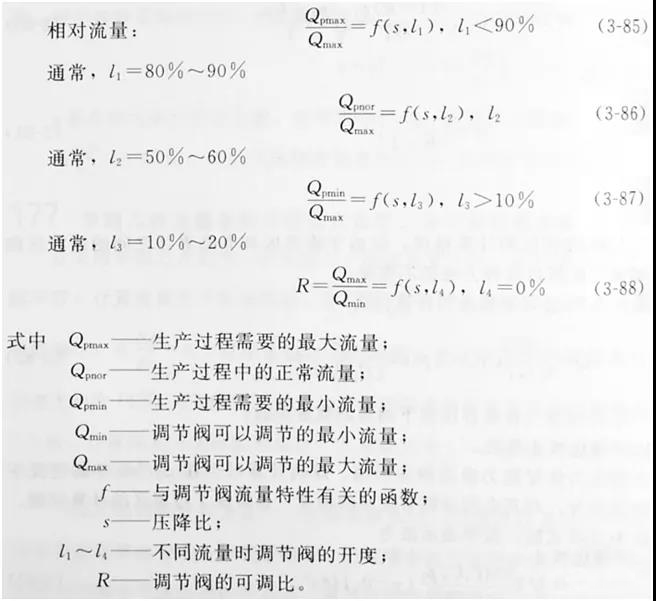

     不考慮壓降比的設計估算是表示壓降比s＝1的估算特例。這時，流量特性可表示為：
①線性流量特性 ②等百分比流量特性 ③拋物線流量特性 ④理想快開流量特性 式中，Q表示開度為1時流過調節閥的流量。

182線性流量特性的調節閥如何估算？

      如果已知正常流量Q_pnor，則正常流量時調節閥開充l₂=50%~60%，代入（3-89）得到 因此，根據正常流量計算所得的流量系數乘以1/0.6133~1/0.5167（即1.6304~1.9354）倍， 圓整后即得到線性流量特性調節閥的額定流量系數。

183等百分比流量特性的調節閥如何估算？

等百分比流量特性的調節閥同理得到 因此，根據正常流量計算所得的流量系數乘以3.8981~5.4772，圓整后即可得到等百分比流量特性調節閥的額定流量系數。根據大流量計算所得的流量系數乘以1.4051~1.9744并圓整后，即可得到等百分比流量特性調節閥的額定流量系數。
        其他流量特性調節閥的工程設計估算可類似進行。

184常用流量特性的調節閥在不同壓降比下相對流量與相對行程的關系怎樣？

當壓降比s小于1時，流量特性發生畸變，因此，同樣開度下的流量值發生變化。

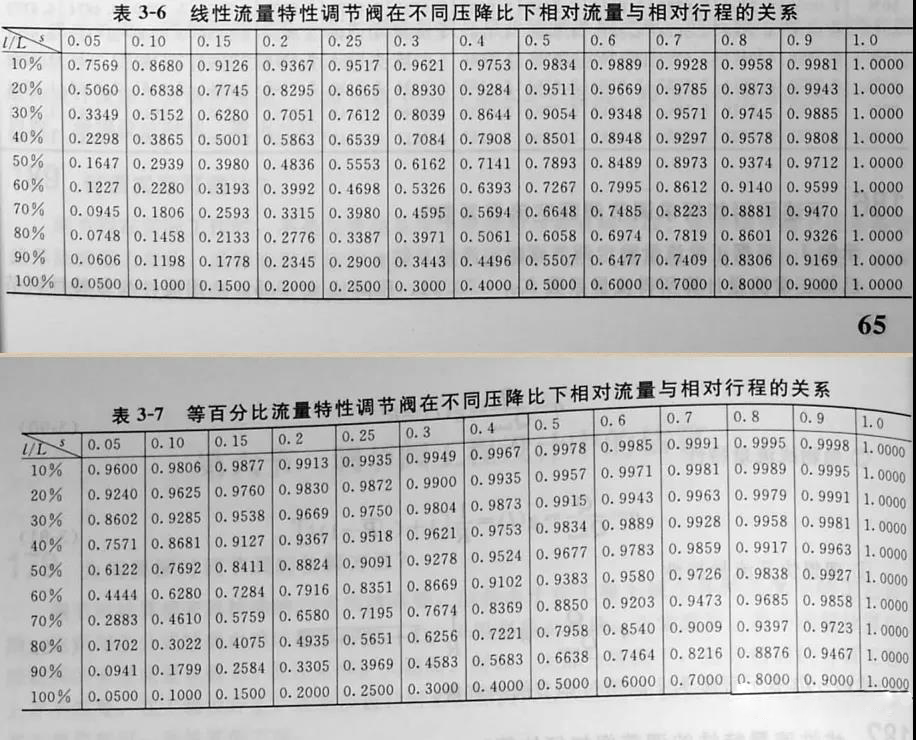

        表3-6和表3-7分別是線性流量特性和等百分比流量特性調節閥在不同壓降比下相對流量與相對行程的關系表。

185何謂倍率？利用倍率如何求大流量？

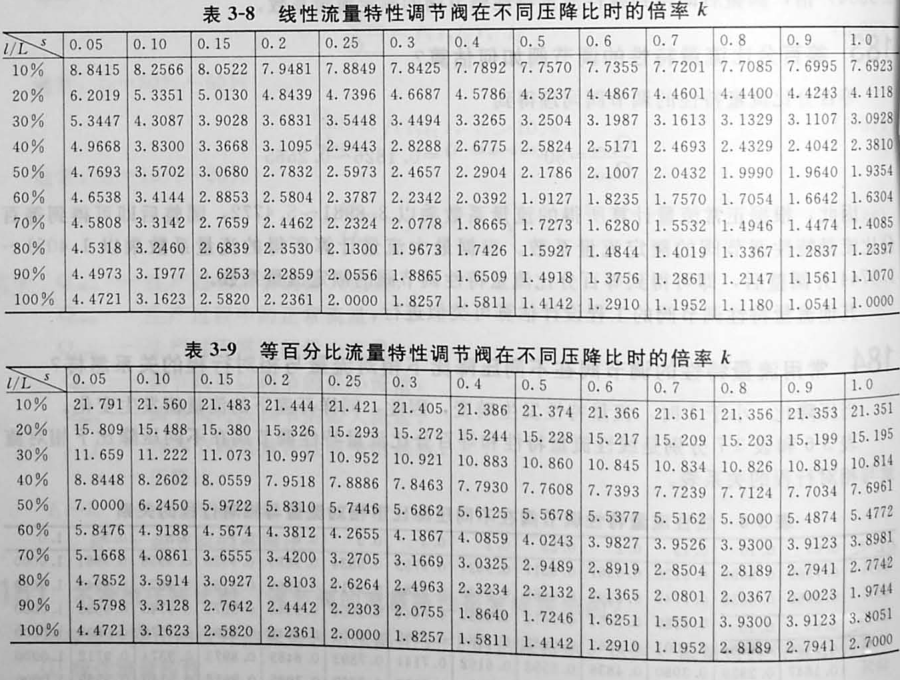

將上述關系轉換到不同開度（相對行程）時的流量與大流量之比，可以獲得相應的比值。表3-8和表3-9分別是線性流量特性和等百分比流量特性的調節閥在不同壓降比和特定開度下計算的流量系數K_v1與額定流量系數K_v之間的倍率k，即K_v＝kK_v1
       可以根據特定開度時的流量乘以相應的倍率來確定大流量。

186下述示例如何求調節閥額定流量系數？

      示例1   根據正常流量確定調節閥額定流量系數。
      已知正常流量計算所得流量系數K_v1=53.14、壓降比s＝0.5，選用線性流量特性調節閥，希望正常流量時調節閥開席50%，查表3-8，k＝2.1786，因此圓整前的額定流量系數為       選用調節閥額定流量系數為125，計算出實際開度為45.14%。
      示例2   根據大流量確定調節閥額定流量系數。
      已知大流量計算所得流量系數K_v1128、壓降比s＝0.5，選用等百分比流量特性調節閥，希望大流量時調節閥開度90%，查表3-9，k＝1.7246，因此，圓整前的額定流量系數為128×1.7246＝220.75。選用調節閥額定流量系數為250，計算出實際開度為84.8%。
