一種閥門啟閉振動及噪聲的閥門緩沖結構更新日期：2021-03-20

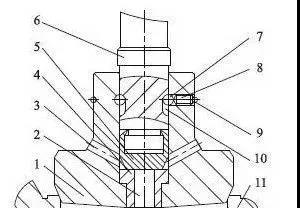

閥門緩沖結構是在與閥體相配合的閥瓣上開設貫通的通孔和2 個對稱設置的旁通孔(不限于2 個) ，旁通孔與通孔相連通。從閥瓣密封端面到旁通孔處的通孔段設置密封座，密封座上設有密封瓣，構成密封組件。密封組件處于關閉狀態時，旁通孔與下部的通孔不連通，密封組件處于開啟狀態時，旁通孔與下部的通孔連通，將閥門的進口與出口端相連通。密封瓣與傳動桿一端連接，傳動桿另一端伸出通孔外與驅動機構連接。限位槽的高度即為密封瓣在閥瓣通孔內移動的距離，應滿足密封組件開啟后將閥瓣下部的通孔與旁通孔連通。
閥門緩沖結構通過調節閥門進、出口壓力，實現振動和噪聲，保證閥門使用性能。閥瓣上設有通孔和與通孔相通的旁通孔，通孔與旁通孔之間設置密封組件，密封組件的密封瓣與傳動桿相連接，傳動桿與閥瓣之間設有限位機構。閥瓣壁上開設通孔，傳動桿上與通孔相對的位置處設限位槽，限位球位于通孔與限位槽內，通孔內設有限制限位球移動的限位螺釘。
閥門緩沖結構是在閥門的閥瓣上開設通孔和少2 個對稱設置的旁通孔。通孔與旁通孔是相通的，可以將閥門的進口與出口連通。通孔與旁通孔之間設有密封組件，用于將其連通或斷開。密封組件的密封瓣與傳動桿連接，傳動桿與閥瓣之間設置限位機構，通過限位機構限制傳動桿沿閥瓣通孔移動的范圍。傳動桿移動時，首先帶動密封瓣移動，然后帶動閥瓣移動。在閥門開啟過程中，先有部分介質通過通孔和旁通孔從閥門進口端進入到出口端，以平衡閥門進口與出口壓力，壓差，減小介質對閥門元件的沖擊。
在閥門閥瓣上設置緩沖結構，了閥門進出口端壓差，實現壓力平衡，緩解了介質對閥門的沖擊。閥門緩沖結構適用于高壓管路系統，閥門啟閉平穩，振動幅度小，噪聲低，延長部件的使用，滿足工況使用要求。
